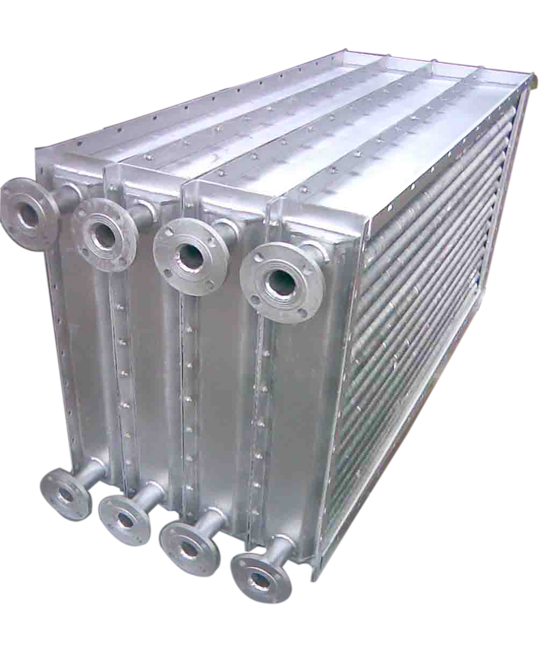

翅片管換熱器
翅片管換熱器是一種新型高效的空氣熱交換器,它采用了先進工藝的復合技術,具有較好的換熱效果。是以高溫蒸汽、導熱油、高溫?zé)煔?/span>為熱介質進行空氣加熱裝置的較好選擇。常用于鍋爐節能、煙氣余熱回收、空氣預熱/冷卻、工業及生活廢熱余熱回收以及糧食谷物、化工、機械、紡織、印染、電子、食品、淀粉、醫藥、冶金涂裝等各行各業中的烘干、除濕、熱風采暖、空調、冷卻、冷凝等領域。

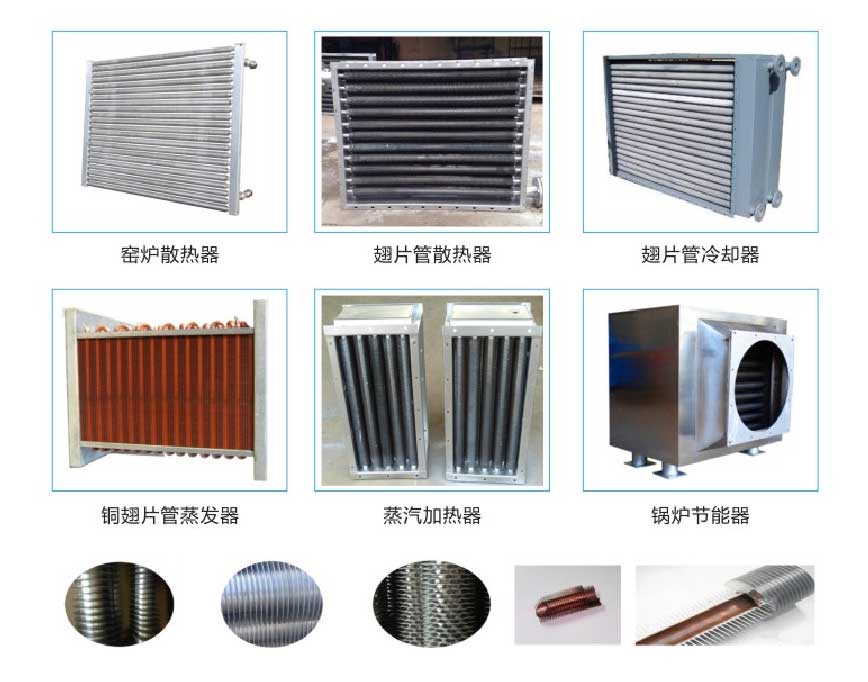

翅片換熱器的翅片管一般采用無縫鋼管(碳鋼,銅鋁,不銹鋼,鋼鋁復合、銅鋁復合)Φ25*2.0-50規格,不同的表面管數、排數和管長可以組成多種規格的翅片散熱器。熱介質的流動可以單流程或多流程,換熱介質工作壓力20MPa以下,工作溫度300C以下A目前我廠散熱器的主要品種有:高溫水或蒸汽散熱器(GL型、SRZ型、S型、U型、SRL型、L型等)高溫導熱油散熱器(FUL型)、表面空氣冷卻器(KL型、TL型)、油冷卻器(FL型)、鋁制串片式暖氣片、空氣冷卻器等。翅片管型式有:繞片式、擠壓式串片式等。翅我廠除定型產品外還
可為用戶設計制造各種非標型散熱器和烘干設備。
選用原則
1、管子兩側的傳熱系數如果相差很大,則應該在傳熱系數小的一側加裝翅片。
例1:鍋爐省煤器,管內走水,管外流煙氣,煙氣側應采用翅片。
例2:空氣冷卻器,管內走液體,管外流空氣,翅片應加在空氣側。
例3:蒸汽發生器,管內是水的沸騰,管外走煙氣,翅片應加在煙氣側。
2、若管子兩側的傳熱系數都很小,為了強化傳熱,應在兩側同時加裝翅片。若結構上有困難,則兩側都不加翅片。
例1:傳統的管式空氣預熱器,管內走空氣,管外走煙氣。因?yàn)槭菤鈿鈸Q熱,兩側的換熱系數都很低,管內加裝翅片又很困難,故采用光管。
例2:熱管式空氣預熱器,雖然是煙氣加熱空氣,但因煙氣和空氣都是在管外流動,故煙氣側和空氣側都可方便采用翅片管,使傳熱量大大增加。
翅片管換熱器特點：
①傳熱效率高：由于翅片對流體的擾動使邊界層不斷破裂，因而具有較大的換熱系數；同時由于隔板、翅片很薄，具有高導熱性。
② 緊湊：由于翅片式換熱器具有擴展的二次表面，使得它的表面積可達到1000㎡/m3。
③輕巧：原因?yàn)榫o湊且多為鋁合金制造，現在鋼制，銅制。復合材料等的也已經批量生產。
④適應性強：翅片式換熱器可適合用于：氣-氣、氣-液、液-液，各種流體之間的換熱以及發生集態變化的相變換熱。工業上可以定型、批量生產以降低成本，通過積木式組合擴大互換性。
⑤ 制造工藝要求嚴格：工藝過程復雜。容易堵塞，不耐腐蝕，清洗檢修很困難，故智能用于換熱介質干凈、無腐蝕、不易結垢、不易沉積、不易堵塞的場合。

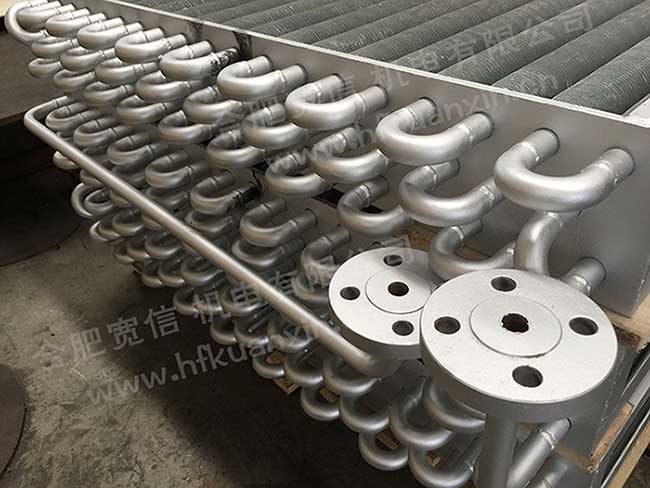

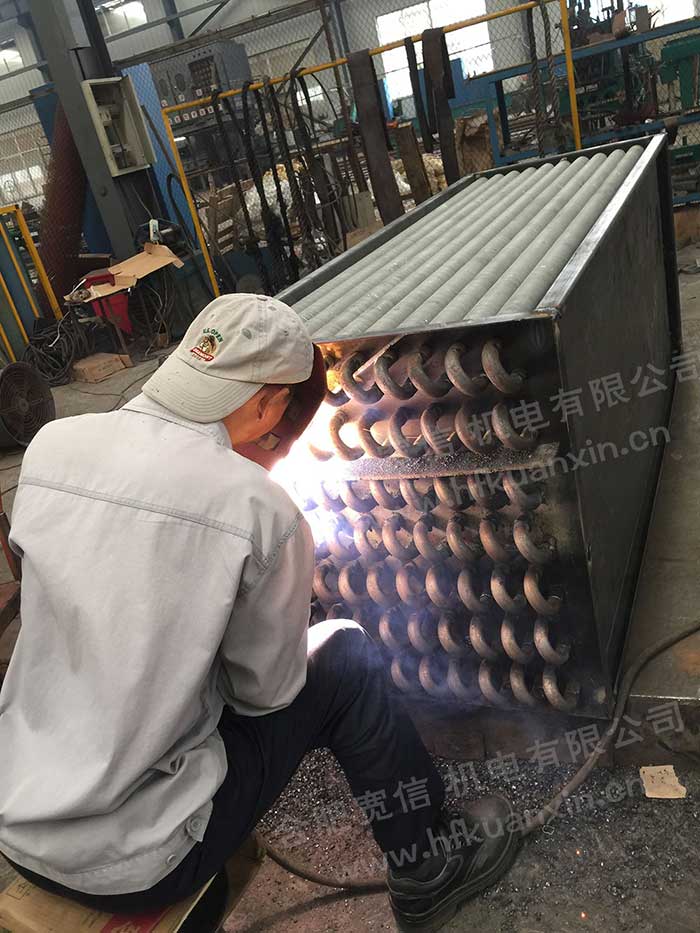

翅片管分類：按加工工藝分類：軋制成型翅片管、焊接成型翅片管（高頻焊翅片管、埋弧焊翅片管、激光焊翅片管）、滾壓成型翅片管、套裝成型翅片管、鑄造翅片管、張力纏繞翅片管、鑲片管；按翅片形狀分類：方翅管、圓形翅片管、螺旋翅片管 、縱向翅片管、波紋形翅片管、螺旋鋸齒狀翅片管 、針狀翅片管、整體板狀翅片管（板翅）、內翅片管；按材質分類：銅翅片管、鋁翅片管、碳鋼翅片管、不銹鋼翅片管、鑄鐵（鑄鋼）翅片管、銅鋁復合翅片管 、鋼鋁復合翅片管等。
