簡要概述：以井水為熱源的水源熱泵空調系統近幾年來在我國發展較快，寬信板式換熱器是這種供熱系統中不可缺少的設備之一。

 1.水源熱泵供熱系統

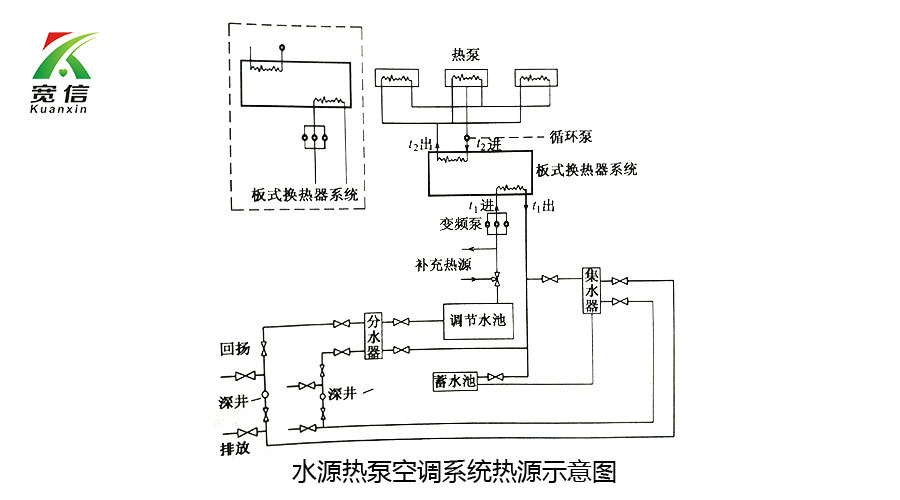

 以住宅公寓樓的水源熱泵空調系統為例說明。該住宅樓由三座分別是A 座、B座、C座塔式建筑構成，地上最高32層，地下3層，總建筑面積87948.7平方米，設計空調冷/熱負荷指標分別為64W/平方米和51.8/平方米，空調面積約為7萬平米。空調利用的地下水源取自建在建筑物周圍，深度約為170m的四眼井，井管為500mm，井與井之間距離約為120m，四眼井可采水層累計深度約為50~160m，地下水位埋深為18~20m，每眼井的設計出水流量約為200立方每小時，每眼井分別配置了一臺額定功率45KW的深井消耗，井水設計出水溫度為12~14攝氏度，深井水的含砂里約為萬分之一。下圖為公寓樓的水源熱泵空調系統熱源示意圖。從圖中可知，寬信板式換熱器的井水側（一次側）設置了三臺功率為45KW的定流量泵（其中一臺為備用），水泵最大板式換熱器的井水設計溫度為14攝氏度，一次側的設計溫升為10攝氏度，當蓄水池溫度大于28攝氏度時回灌。冬季經變頻泵送入板式換熱器的井水溫度為10攝氏度，一次側的設計溫降為6攝氏度，換熱后井水溫降至8攝氏度后再進行回灌。

 2.供熱水系統

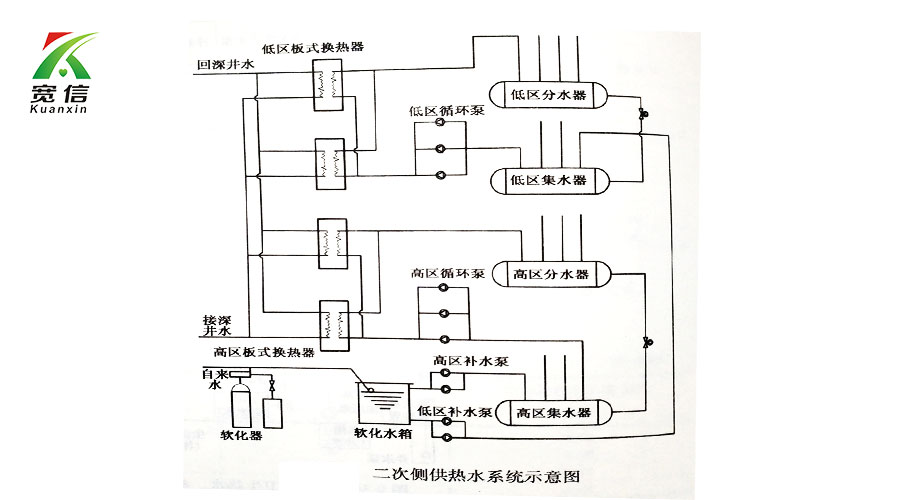

 圖中板式換熱器的循環水側（二次側）的供熱水系統示意圖。水系統為雙管異程系統，以16層為界豎向分為高、低區設計水量均為360立方每小時（后實際運行改為400立方每小時），各個水源熱泵機組相互并聯，組成封閉的雙管路系統，通過板式換熱器與地下水進行換熱。在二次側的高、低區分別設置了3臺定流量循環泵（其中一臺為備用，）額定功率為30KW，系統定壓方式為變頻泵補水定壓。

 以上就是寬信板式換熱器在水源熱泵空調系統中的應用情況，更多詳情請咨詢：0551-67317122！我們將竭誠為您服務！
