合肥寬信板式換熱器與全焊式板式換熱器制造工藝精湛，下面小編就給大家介紹下公司這兩種換熱器的制造工藝！

一、寬信換熱器典型的制造工藝

板式換熱器由于零部件的品種較少，易于系列化、通用化，典型的制造工藝具有一定的普遍性和代表性。

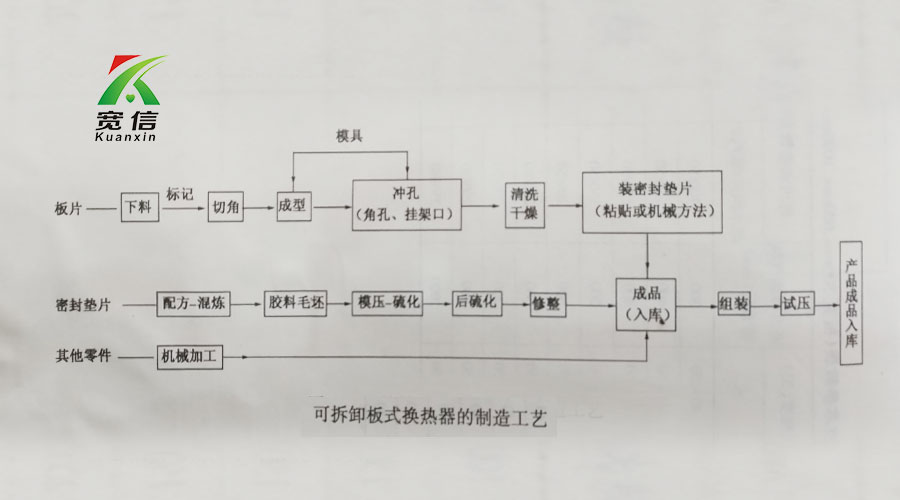

  1.寬信可拆卸式板式換熱器的制造工藝如下圖所示：

  如果采用復合沖裁模，可將切角、沖孔甚至等多道工序一次完成。不僅顯著提高生產效率，而且更能保證零件的精度和質量。但需要配置較大的沖裁力沖壓機。

  先進的生產工藝是采用成卷的鋼板壓制板片，使下料、切角、成型、干燥、堆放、清洗等各工序均在一條自動生產線上完成，組裝、試壓也實現機械化，可24小時連續作業。

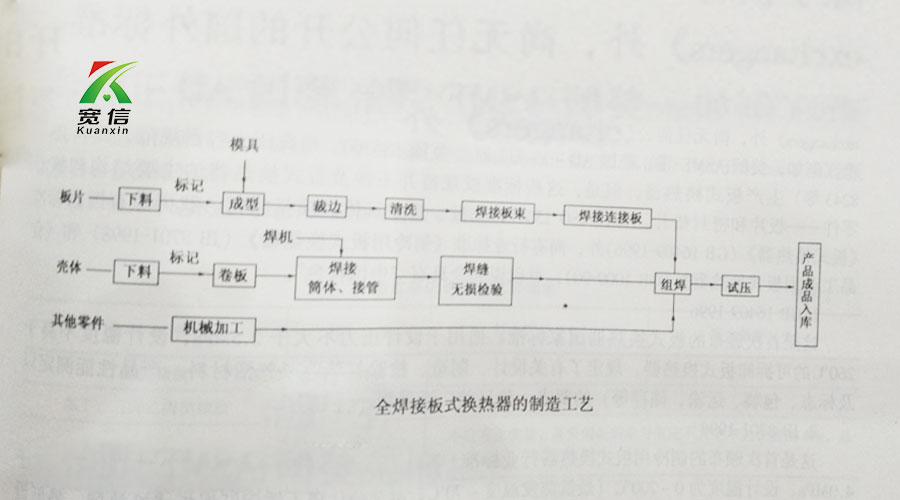

  2.寬信全焊接式板式換熱器的制造工藝如下圖所示：

二、寬信板片沖壓用模具

寬信板式換熱器板片采用冷沖模成型。設計、制造成型模時，具有以下特點：

1.采用無壓邊圈的拉深模；

2.凹凸模之間的間隙經濟合理，為保證波紋等部分的形狀和尺寸精度，單邊間隙宜稍大于板材厚度；

3.采取措施，保證一定的平面度；

4.鑲拼模塊的分塊尺寸盡可能大，減少拼縫；

5.所有相交處圓角過渡；彎曲處的圓角半徑不小于板片厚度的三至五倍；

6.寬信為保證板片成型的精度，提高模具的壽命和可靠性，模具的加工精度比板片精度提高；

7.模具采用數控加工中心機床加工；

8.模具的閉合高度在液壓機的大閉合高度與小閉合高度之間。

以上大致就是寬信板式換熱器及全焊式換熱器的制造工藝！寬信換熱器16年來品質如一，歡迎咨詢：0551-67317122！我們將有專業的換熱器設計師為您量身定制適合您的板式換熱器及全焊式換熱器產品。
