煙氣余熱冷凝余熱回收換熱器廠家合肥寬信著多年的換熱器生產銷售經驗，如有需要?dú)g迎咨詢：0551-67317122！

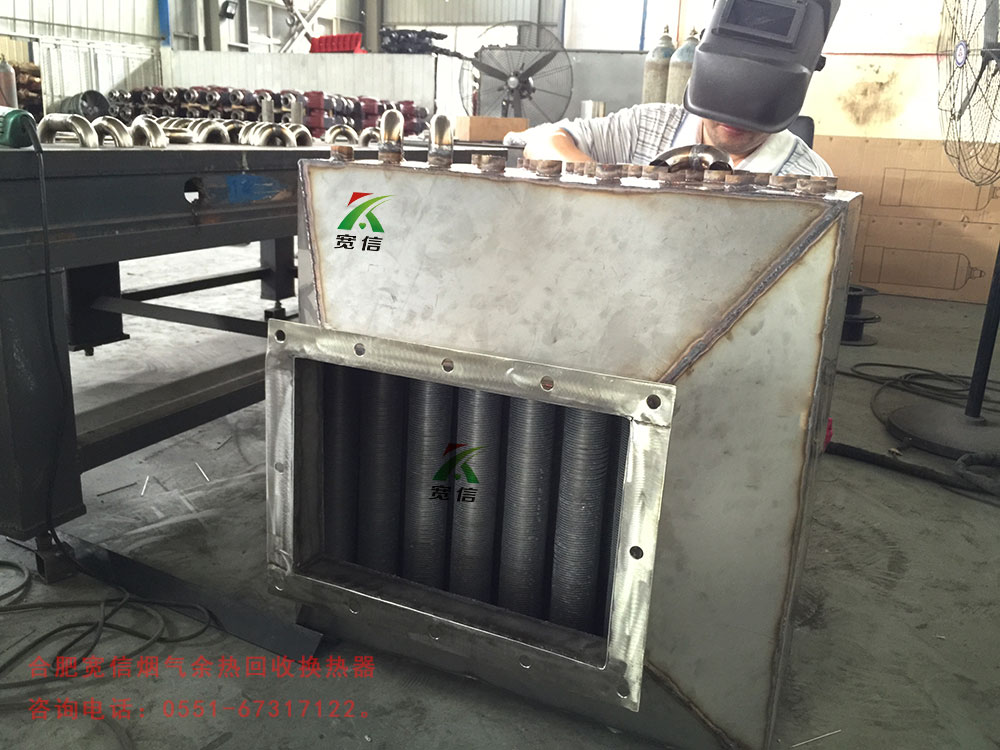

合肥寬信煙氣冷凝熱回收換熱器采用氬弧焊焊接，焊接接頭的坡口加工、預熱及熱處理。

用專用胎具固定集管，防止移位變形，翅片管插入集管孔內5mm，保證單排按圖紙尺寸要求兩端插入尺寸相等，如下圖所示。

集管插入主集管深度5~10mm，主集管焊接完成后總長度應保持一致。

吊裝環的對接焊縫應與主集管的縱向焊縫錯開，其間距不應小于100mm。

焊接后其接頭經檢驗合格后才會投入使用。

煙氣余熱冷凝回收換熱器安裝：

煙氣余熱回收設備與煙道之間采用法蘭連接，方法蘭采用60×6的不銹鋼，螺孔孔徑Φ10，螺孔間距80mm。

煙氣余熱回收設備（重量≤2t）的吊裝環直徑不應小于Φ10，焊縫長度不應＜直徑的3/4，焊接應牢固可靠，保證設備整體平衡。

若預留觀察孔或檢查孔，其大小不應小于側面積的1/9，以方便觀察和清洗。

根據結構型式，主集管的頂端應設置DN20自動排氣裝置，底部設置DN25泄水閥；對于立式、臥式和角式煙氣余熱回收設備的底部應預留煙氣冷凝水泄水口；對于仰視煙氣余熱回收設備，與之連接的下煙囪底部應加裝冷凝水泄水口。

合肥寬信專業生產煙氣余熱回收換熱器，以上就是今天給大家分享的煙氣余熱冷凝回收換熱器生產工藝，如有需要?dú)g迎咨詢：0551-67317122！
