新型不銹鋼板式換熱器在石膏板生產線中的應用
在石膏板生產線中,對干燥機余熱回收利用多采用的是碳鋼列管式換熱器進行,但此種換熱器體積大、效率低、防腐性能差。為了提高換熱效率,某石膏生產給上應用了新型不銹鋼板式換熱器替代原有的碳鋼列管式換熱器。這種換熱器的優點是體積小,換熱效率約為百分之七十以上,便于安裝,防腐性能好,使用壽命長。

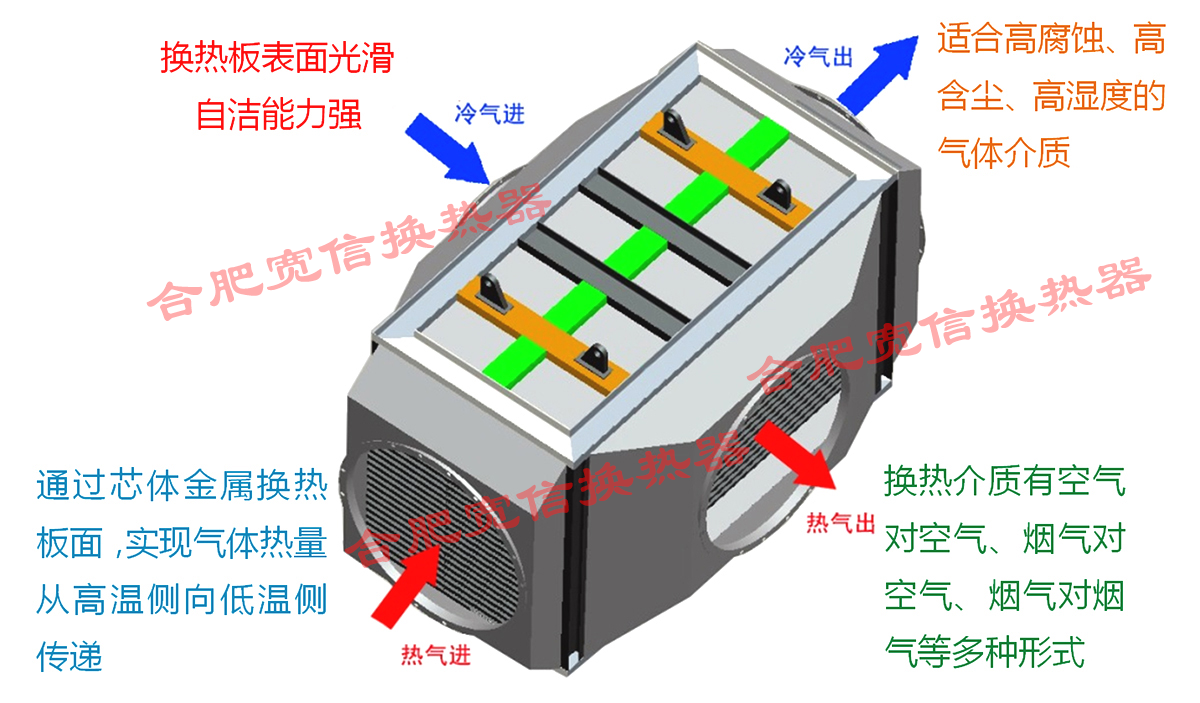

新型不銹鋼板式換熱器采用的是逆流進行氣—?dú)鈸Q熱。其原理是冷熱空氣通過換熱板進行熱量交換,將干燥機排出的濕熱窯降溫和除濕,同時對冷空氣進行預熱,將預熱后的空氣再輸送到干燥機中去干燥石膏板。這一過程可以使?jié)駸峥諝獾臒崃勘恢匦吕?,同時將水析出。
新型不銹鋼板式換熱器由整機機架、不銹鋼隔板換熱層、換熱器排水系統、風道進出口、焊接法蘭等構成。
整體機架采用普通碳鋼制作,用于固定換熱器。換熱器內部與濕熱空氣接觸的部分及排水部分,全部采用不銹鋼材料。

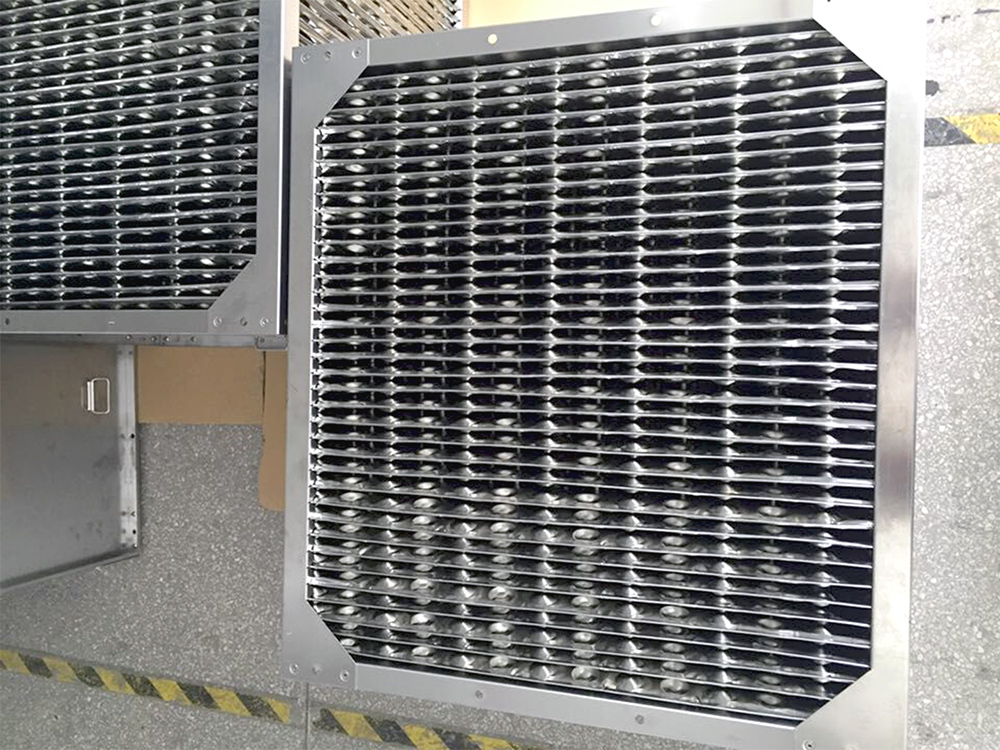

新型不銹鋼換熱層采用不銹鋼板制造,通過冷加工成型,形成間隔式的風道腔體(一側是冷空氣,一側是濕熱空氣)。冷熱氣體通道之間用不銹鋼板焊接隔開,做到冷熱氣體互不串氣,這是不銹鋼換熱器的核心部分。為了保證隔板的質量,要求用整張鋼板制造,隔板間不能漏氣并耐壓。不銹鋼板冷加工時,應形成凸臺、壓筋,再將凸臺、壓筋對裝,用來支撐各層鋼板且耐壓(2 000Pa)。不銹鋼板每層之間用電阻焊焊接,形成間隔式封閉腔體。
換熱器排水系統由排放管路及閥門組成。排水系統必須能及時將冷卻水排出換熱器,以免冷卻水沿著風道流動而溢出,這將會影響石膏板質量。

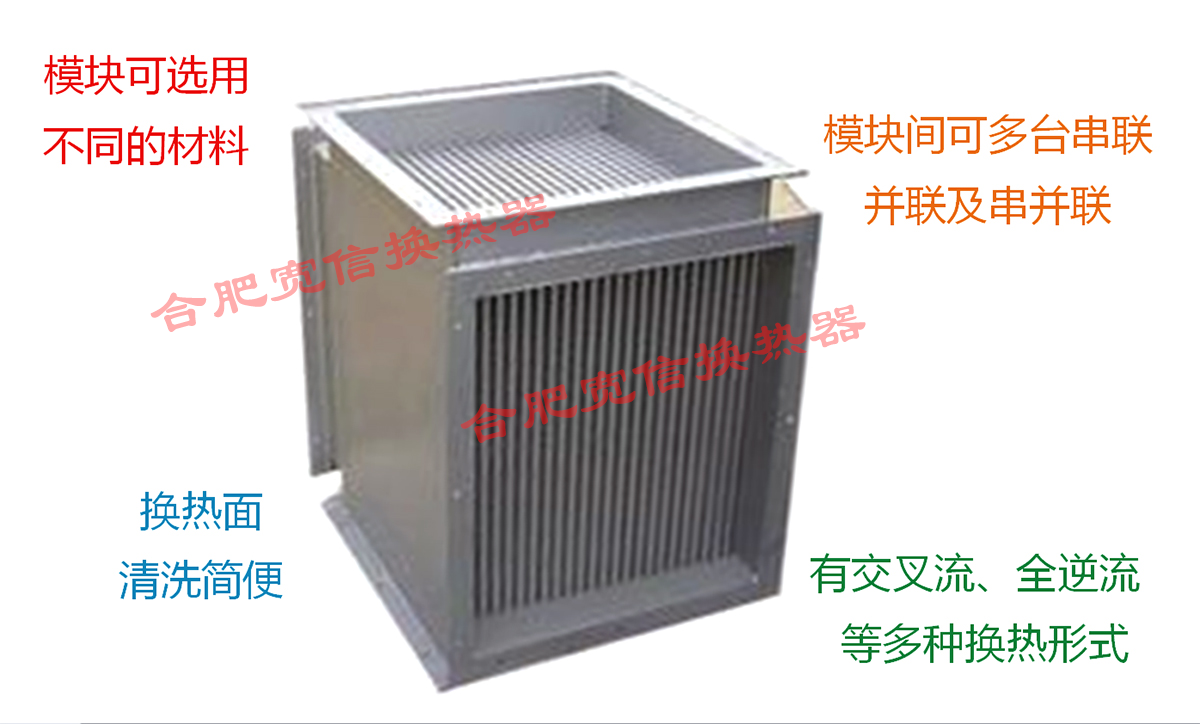

換熱器可以制造成多種形式。如上圖其中的一種基本形式。通過轉化,可以演化成多種的安裝方式;進出風口的基本形式,也可以變化出幾種形式;上圖所示,是可以根據現場的工藝布置調整氣流進出方向,以滿足實際現場的安裝需要。
以上就是新型不銹鋼板式換熱器在石膏線上的應用。
