大型翅片管空氣熱交換器生產現場
文章出處：http://www.bamawozaizhe.cn
作者：hfkuanxin
點擊數：
發表時間：2019-03-04

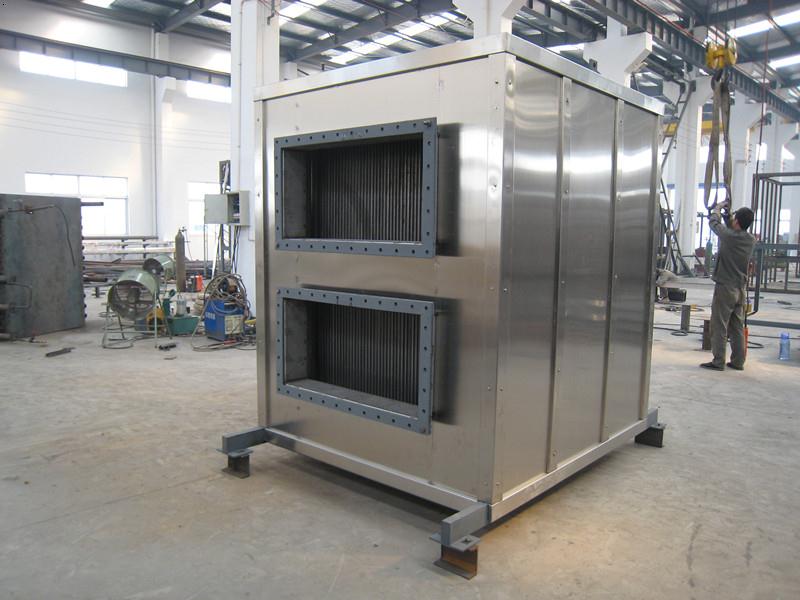

今天給大家分享下寬信大型翅片管空氣熱交換器的生產圖，這是一位湖北用戶所需要的，合肥寬信熱工根據用戶的使用需要進行了詳細的設計選型計算而制造出來的，較大型的空氣換熱器，外形尺寸8500*2200，采用25*2。5-57/2.5/0.3的鋼鋁復合翅片，表面38支，9排。換熱面積4000多平方/臺。
換熱器材質為碳鋼，雙管程結構，管與管之間采用彎頭連接，由于長度較大，預期翅片管會發生自然重力下垂，設計每間隔3米增加一塊固定支架。固定支架和孔板同步打孔后均布，每層從圓孔中間剪開，組裝時每裝配好一排換熱翅片管后再固定，再組裝第二排，直到8排翅片管全部組裝完畢。
寬信熱工在設計的時候考慮到了機械振動，所以在中間作了支撐限制了換熱管的位置，無論換熱器是臥式安裝還是立式安裝，翅片管是位置都是很穩定的，不會位移，也不會引起機械顫動。
