冷凝余熱回收原理是怎樣的？下文合肥寬信換熱器廠家就來為大家分享分享！

1、天然氣(LNG)以及其它的燃?xì)馊剂现饕翘?/span>(C)和氫(H)兩元素結合而成的化合物,能保持完全燃燒,因其不含硫磺成份,所以不產生在低溫條件下腐蝕金屬的硫酸(H2SO4)和亞硫酸(H2SO3),是一種清潔的燃料。

天然氣的主要成份:

CH4 + C2H6 + C3H8 + C4H10 + N2

甲烷+乙烷+丙烷+丁烷+氮

(%) 90 + 6.8 + 2.5 + 1 + 0.3 =100

2、含在燃?xì)庵械臍?/span>(H)在鍋爐內部燃燒時與氧結合成水。生成的水從燃燒時產生的熱量(高位發熱量)中吸收約10%的氣化熱而變成水蒸汽,與排出的煙氣一道排出(冬季水蒸汽與冷空氣相遇而凝結,從煙囪觀察到冒白煙就是這個原因) 。

燃?xì)獾母呶话l(fā)熱量-汽化熱(潛熱) =低位發熱量

9450Kcal/NM3 - 950Kcal/NM3 = 8500Kcal/NM3

3、水在高溫?zé)煔庵?/span>,吸熱蒸發為水蒸汽,水蒸汽遇到通過冷空氣或冷水的傳熱面,重新凝結成水而釋放潛熱(汽化熱539Kcal/kg)。冷凝余熱回收鍋爐就是在燃?xì)忮仩t的排煙通道上設置通過冷水的熱交換器和加熱空氣的空氣預熱器,煙氣在通過熱交換器的傳熱面時水蒸汽重新凝結為水,將其汽化熱(潛熱)釋放出來,并加熱交換器內的介質(冷水或空氣)。

一般情況下,天然氣燃燒排煙中含CO2含量約為10-12%;NOx含量約為60-80PPM,這些有害氣體促成酸雨產生或溫室效應,誘發大氣臭氧層的破環或影響臭氧生成。使用冷凝余熱回收鍋爐時,對這一環境污染有極大的緩解。

CO2+H2O→H2CO3

NOx+H2O→HNO2+HNO3

在上式中可以看出:CO2和NOx在冷凝余熱回收鍋爐的尾部煙道中與冷凝結露的H2O結合生成對應的酸,并隨著凝結水從排放管排出。而煙氣中的有害成份CO2和NOx含量大大咸少,CO2約減少40%,含量由原來的12%下降至6-7%;NOx約減少至20PPM以下。

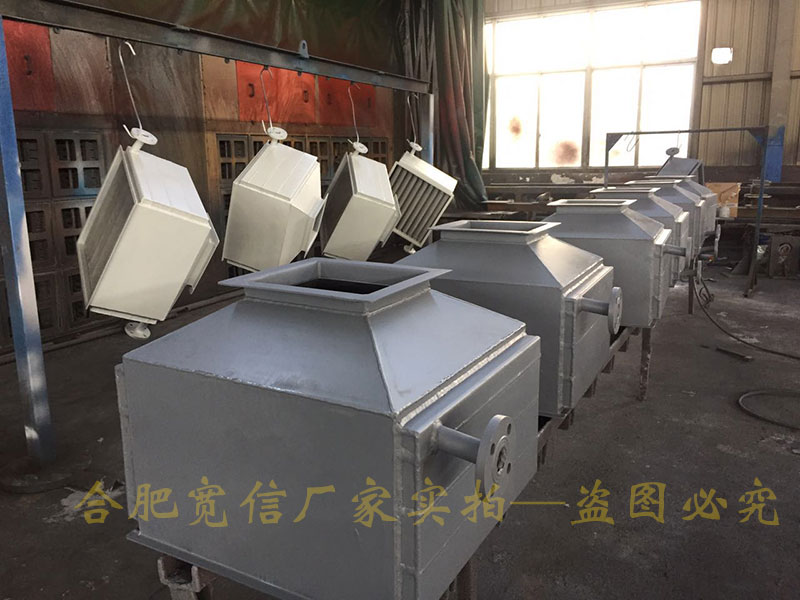

1、合肥寬信鍋爐冷凝余熱回收換熱器節能裝置為了防止排煙結露的酸性腐蝕和供應無銹清潔熱水,用不銹鋼鋁翅片復合管來制成;

2、與普通翅片管相比,不銹鋼鋁翅片復合管傳熱性能高出2倍以上;

3、耐腐蝕的不銹鋼材質延長了其使用壽命;

4、本冷凝器可直接安裝在鍋爐的豎直煙道上,節省占有空間,生成在傳熱面上的凝結水亦可自然排出。

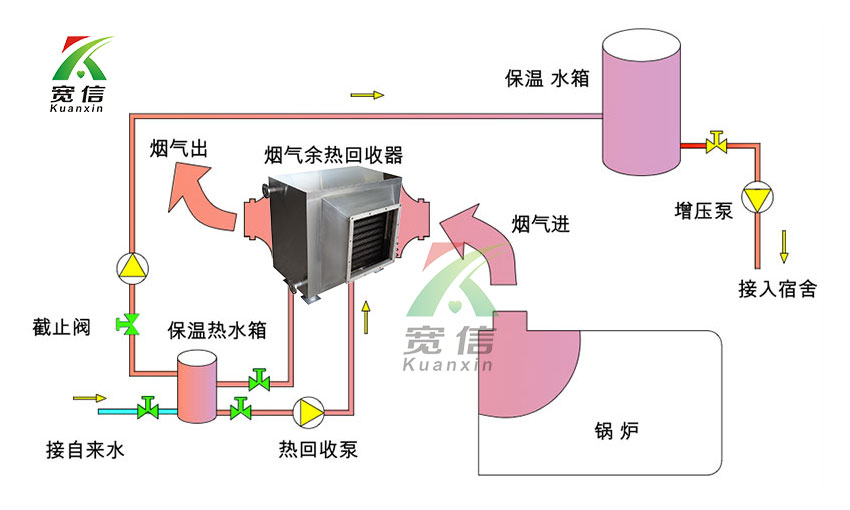

在排煙通路中,設置冷凝余熱回收熱交換器,煙氣在通路內通過傳熱面,溫度降至露點溫度以下,含在排煙中的水蒸汽凝結潛熱將冷水 或溫水加熱,這就叫余熱回收節能裝置(又稱冷凝換熱器)。

在流程中看到的冷凝節能裝置在尾部煙道中串聯布置(前后布置),將煙氣中的水蒸汽冷凝下來,結露后吸收煙氣中的部分CO2和NOx,既潔凈了煙氣,同時起到環保作用。
