供暖季節運行空調供熱系統向室內提供熱水或者熱風使用室內達到舒適的狀態。建筑空調加熱熱源的方式有城市熱力，燃油、燃?xì)忮仩t、燃煤，加熱熱媒有蒸汽、熱水等。

  一、以蒸汽為熱源的加熱方式

蒸汽熱力系統按照工藝配置可以分為：蒸汽生產、用汽設備（板式換熱器）、冷凝水回收管道、蒸汽輸送。

  最典型的蒸汽生產設備是鍋爐，在空調系統中燃煤鍋爐的熱效率一般為百分之六十至百分之七十，燃油或者燃?xì)忮仩t可以達到百分之八十以上。蒸汽在用汽點（寬信板式換熱器）放熱凝結后的凝結水原則上都應該回由，這些凝結水也需要通過凝結水管網回收至鍋爐房。

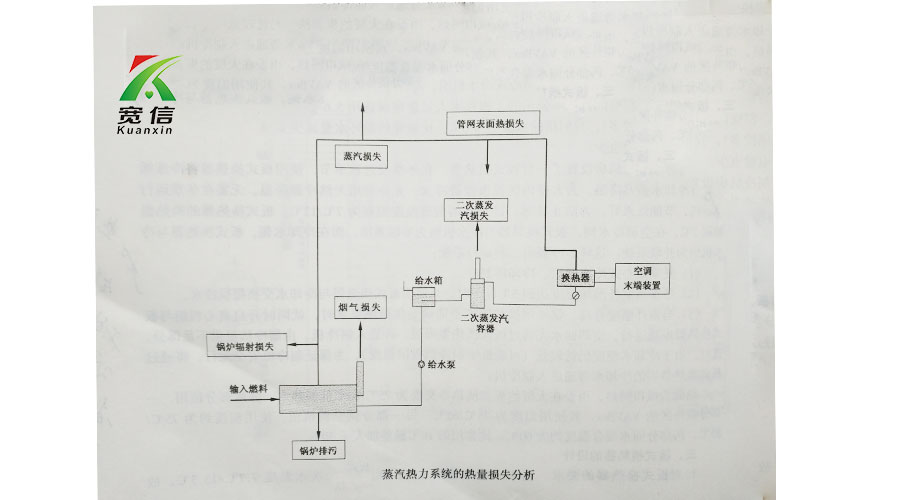

  長期以來，人們比較注重鍋爐熱效率，偏重于購置效率高的鍋爐或者采取提高鍋爐效率的技術改造，對蒸汽的使用效率和蒸汽管網中的熱能回收重視度不夠。實際上，整個蒸汽系統的熱效率由鍋爐的熱效率、蒸汽管網熱效率、蒸汽使用側的熱效率等三部分組成。整個蒸汽熱力系統的熱量損失如下圖所示：

  蒸汽供熱系統中的熱損失有：

1.鍋爐熱損失

鍋爐排煙損失（這是鍋爐總熱損失最主要的一項）；

鍋爐排污損失（這里的損失不僅損失熱量，同時也損失了系統中的軟化水）；

鍋爐本體和鍋爐房?jī)?nèi)管道及附屬設備的表面散熱損失。

2.管網中供汽管道的熱損失

沿程阻力損失；

蒸汽泄漏損失。由于管道連接處法蘭接口密封不嚴等原因?qū)?huì)造成大量的熱損失。例如壓力為8Mpa的蒸汽管道上有一個0.8mm的小孔，一年的蒸汽泄漏量相當于2.5t標準煤。

管道散熱損失。例如一根直徑150mm的鋼管有3m管長沒有保溫，管內為8Mpa的包飽和蒸汽，一年的散熱損失可折算為5t標準煤。

3.蒸汽用戶的熱損失。用汽設備是蒸汽管網中蒸汽的最終用戶，它的能量利用率的高低對整個熱力系統效率的高低起著至關重要的作用。但用汽設備因工藝不同多種多樣。采暖通風與空氣調節設計規范中規定，民用建筑應采用熱水作熱媒，故空調供熱系統采用蒸汽熱媒時的用戶設備是間接加熱方式，即通過換熱器加熱的熱水送至風機盤管裝置或空調機組的熱水盤管。換熱器的效率和蒸汽放熱后的凝結水不回收或回收率低，將會形成凝結水排放熱損失和水損失。

4.凝結水回收管網中的熱損失

蒸汽排空損失。由于缺乏性能先進、可靠的凝結水回收設備，蒸汽設備使用后的蒸汽直接排空，或者凝結水損失回收方式不合理，凝結水回收系統中的二次蒸發汽直接排空，不僅造成能量損失，而且還造成很大的經濟損失。

凝結水損失?？照{(diào)供熱系統中，有些因條件限制或者對凝結水回收的重要性認識不夠，把凝結水直接排放。

凝結水包含了顯熱占蒸汽總熱能的百分之二十。假設鍋爐補充水的溫度為20攝氏度，回收6t凝結水其熱能相當于1噸的蒸汽。

5. 蒸汽供熱系統中換熱器的選擇

  選擇換熱器的條件

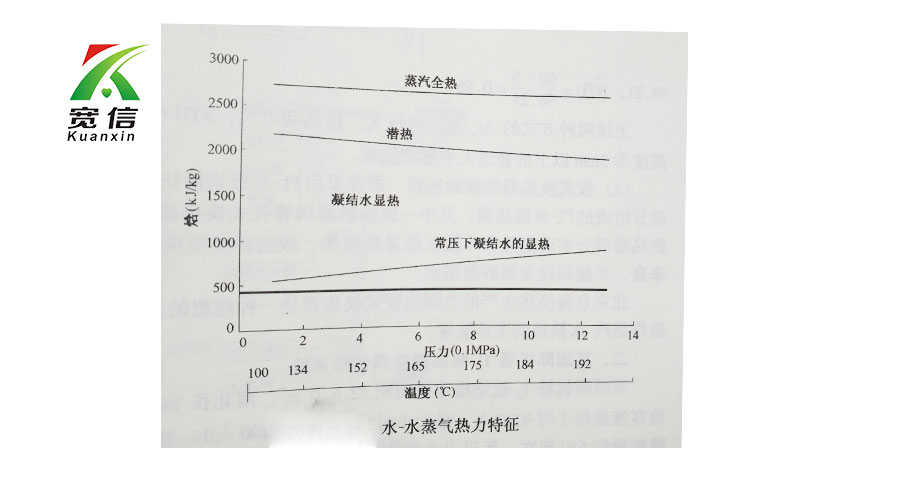

  蒸汽參數的選擇如圖所示，水水蒸氣熱力特性。從圖中可知，水加熱后溫度升高，在一個標準大氣壓下，水被加熱到一百度時汽化，繼續加熱水溫不再變化，此時加入的熱量全部轉化到蒸汽當中，在熱力學中把這兩部分熱量分別稱為顯熱和汽化潛熱。

 寬信板式換熱器在空調供熱中起著至關重要的蒸汽換熱的效果。想要了解更多請聯系我們：055-67317122！
